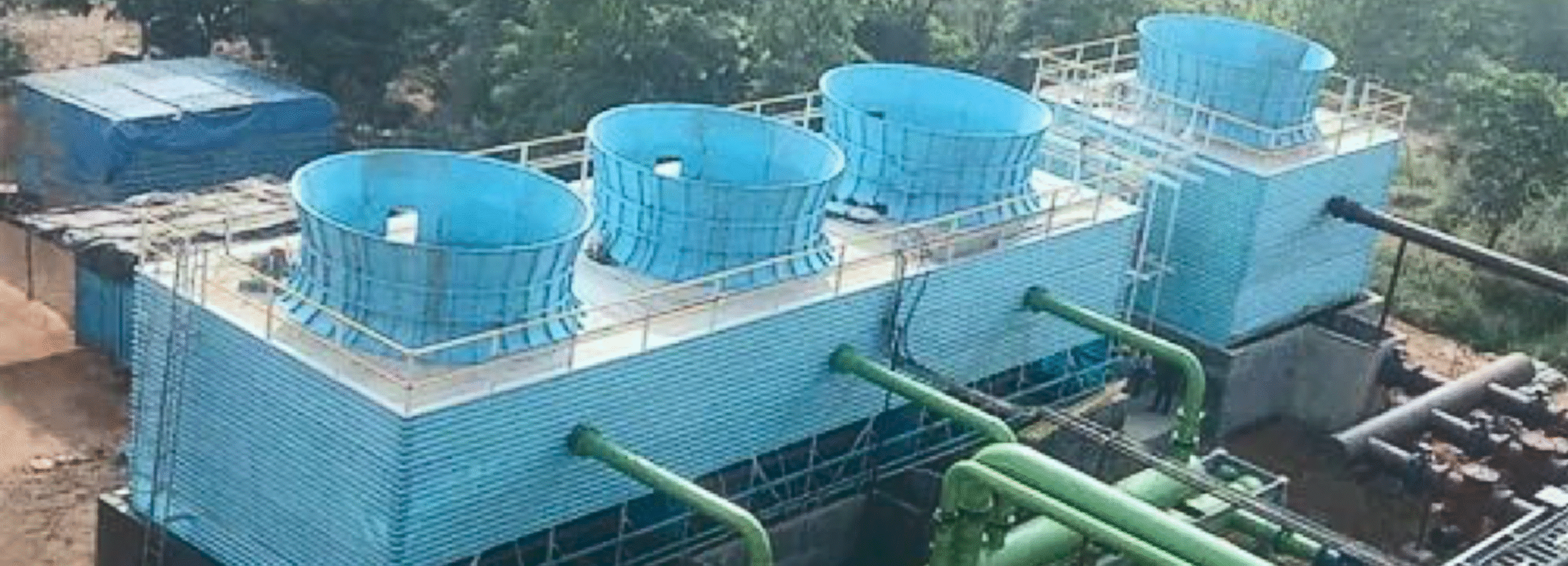

Industrial Cooling Tower
工業冷卻水塔簡介
冷卻水塔 是一種將過熱的循環水冷卻至可重複使用溫度的設備，廣泛應用於工業製程、電力發電廠、石化廠、空調系統等場所。它利用空氣與水之間的熱交換與蒸發原理，將水中的熱量散發到大氣中，以維持系統的穩定運作與能源效率。

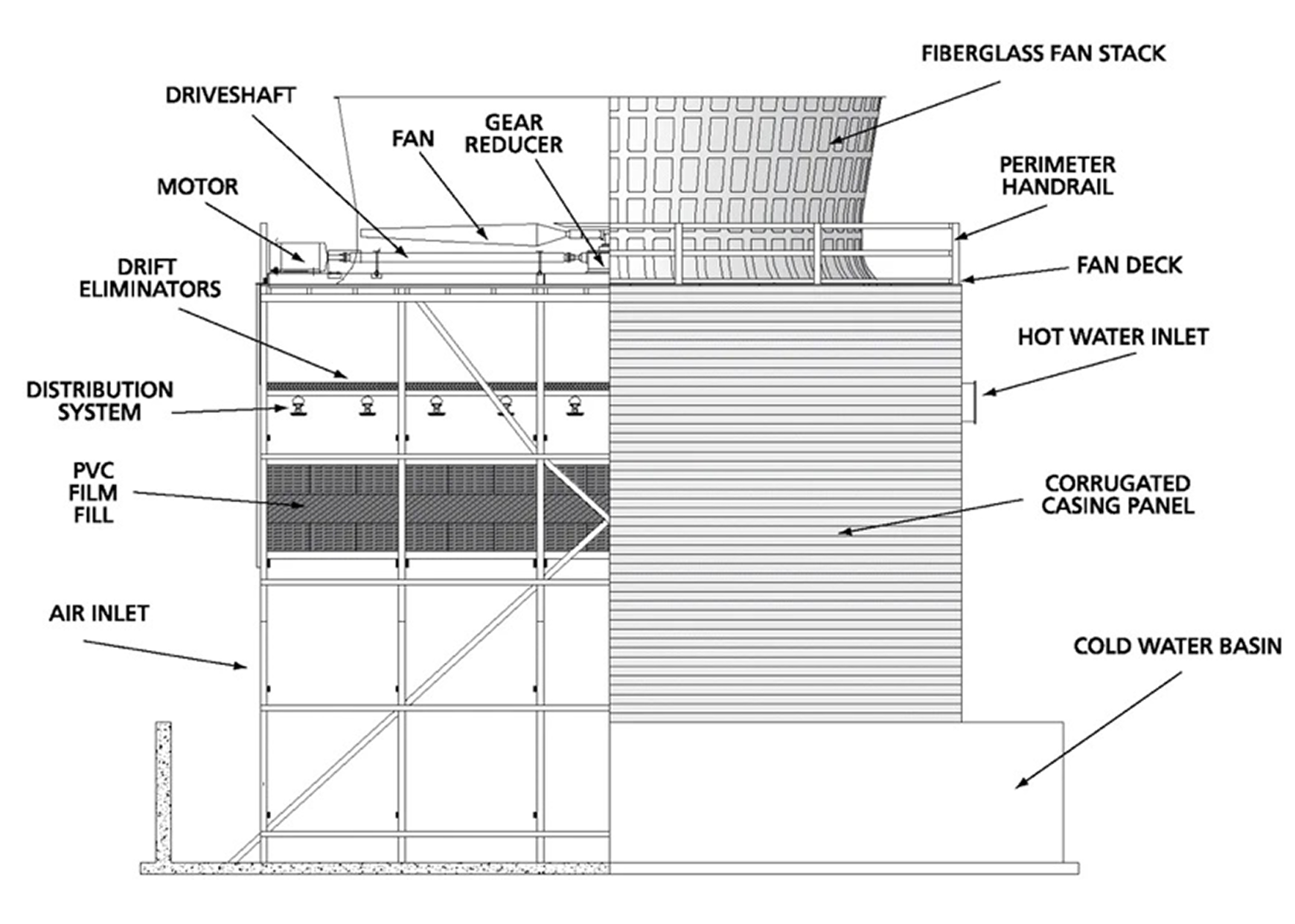

組成結構

  • 水盆 Basin

    收集冷卻後的水。

  • 風機 Fan

    驅動空氣流動。

  • 散水系統 Distribution System

    將熱水均勻灑入塔內。

  • 除水器 Drift Eliminator

    減少水霧逸散，降低水損。

  • 填料 Fill or Packing

    增加水與空氣的接觸面積，提高熱交換效率。

  • 外殼與塔體結構 Casing and Tower Structure

    支撐整體結構並防止水氣外洩。

應用領域

  • 發電廠（火力、核能）

    Distribution System

  • 鋼鐵、造紙、紡織業

    Steel, Pulp & Paper, Textile Industries

  • 石化與煉油產業

    Petrochemical and Refining Industry

  • 中央空調系統

    Central HVAC Systems (e.g., Malls, Hospitals)

原理說明

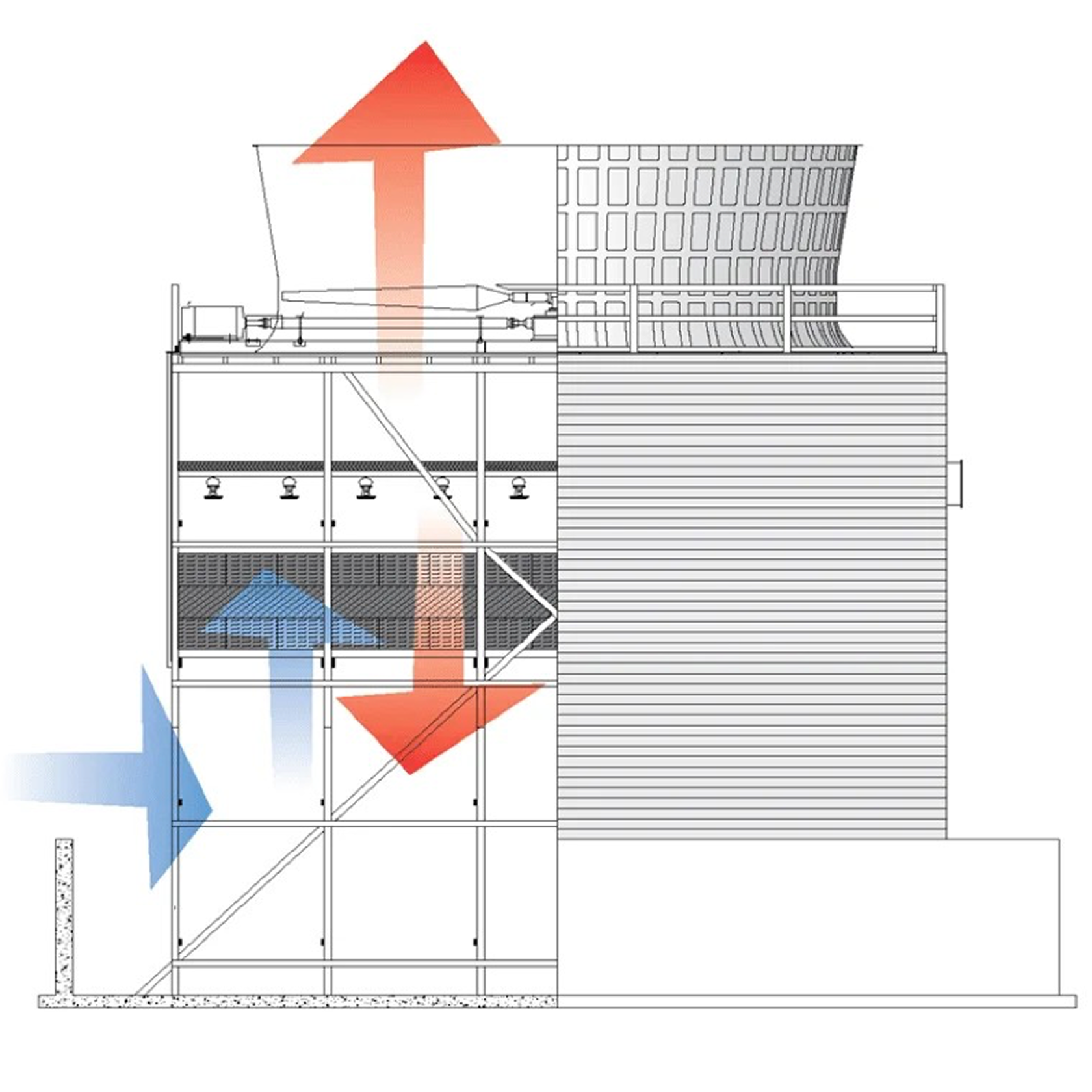

在逆流式冷卻塔中，空氣從下方垂直往上流動，而熱水從上方往下噴灑，兩者呈垂直且逆方向流動。這種設計能讓空氣與水在最冷與最熱的點交會，有較高的熱交換效率。

特點

  • 熱交換效率高 空氣與水有最大溫差
  • 結構較高但佔地小
  • 適合高效能冷卻需求 （如工業、發電廠）
  • 不容易受到外部風向影響

優點

  • 高效能冷卻效果
  • 佔地面積小
  • 減少水霧逸散的問題

缺點

  • 結構高、施工較複雜
  • 噪音與壓損較大（風機負擔重）
項目
逆流式冷卻水塔
Counter Flow
交流式冷卻水塔
Cross Flow
空氣與水流方向 較高 較低
結構高度 較高 較低
占地面積 較小 較大
安裝與維護 較困難 較容易
對風向敏感性 不敏感 較敏感
水分逸散控制 較佳 略差
應用場合 高效能工業冷卻、空間有限場所 一般工業冷卻、需易維護設施

原理說明

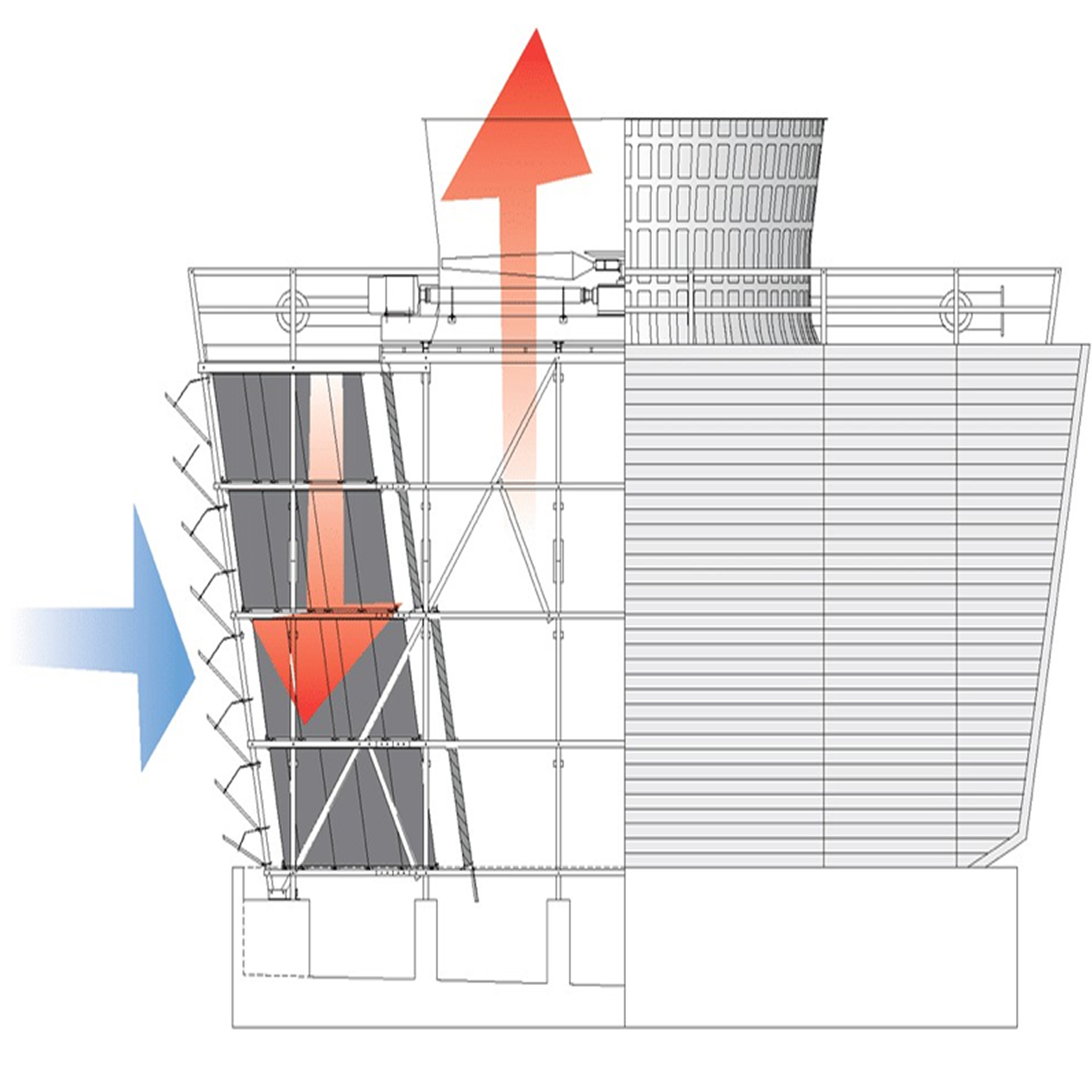

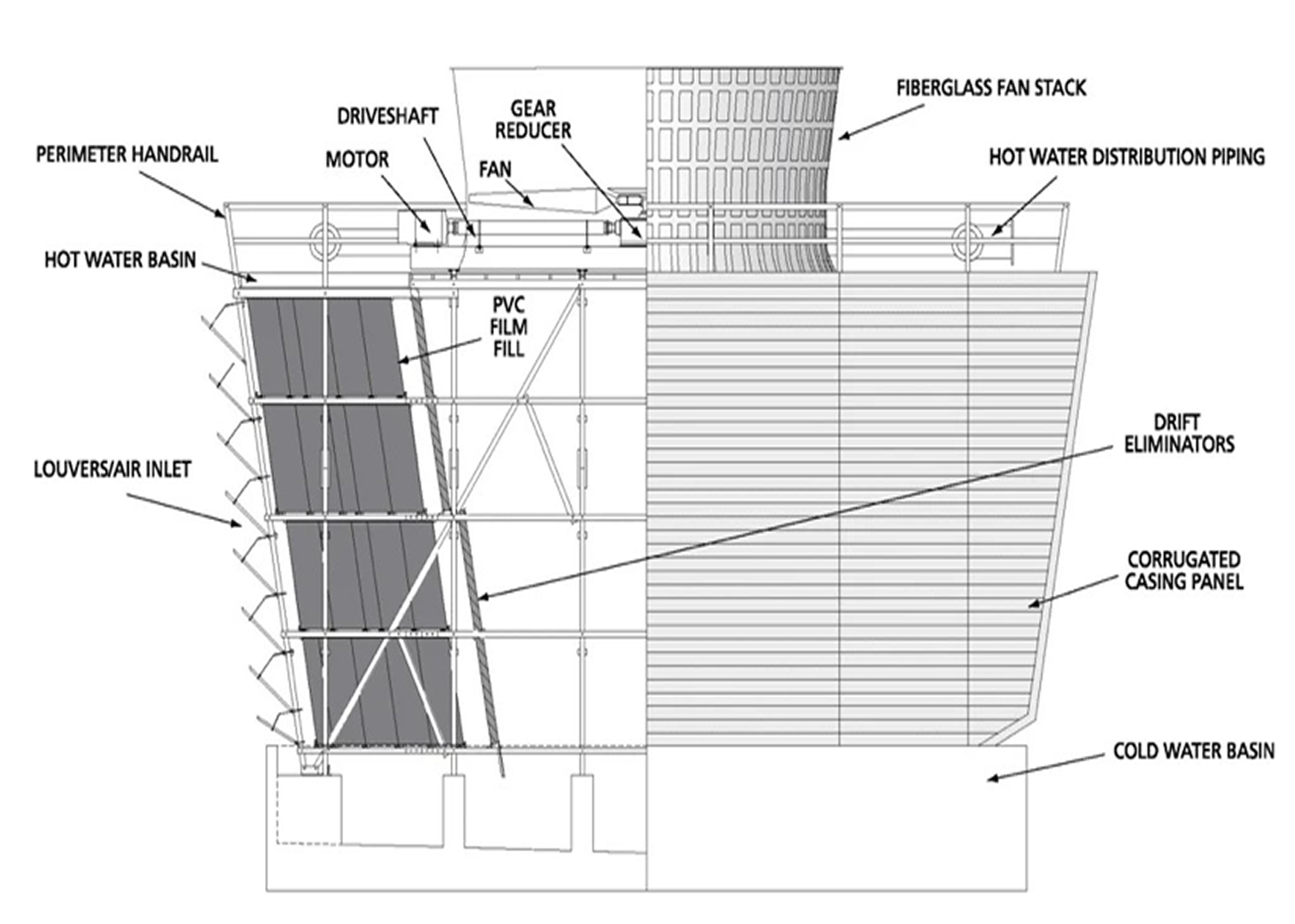

在交流式冷卻塔中，空氣從塔體側面水平流入，而熱水從上方垂直灑下，空氣與水的流動呈垂直交叉方向（cross flow）。

特點

  • 結構較寬但高度低
  • 通常設計成方型或箱型塔體
  • 容易保養與檢修 （頂部較容易接近）

優點

  • 結構低、易於安裝與維護
  • 設計彈性高，可模組化建構
  • 灑水裝置容易檢修

缺點

  • 冷卻效率稍低（熱交換面積與接觸時間較短）
  • 易受側風影響，降低性能
  • 占地較大
項目
逆流式冷卻水塔
Counter Flow
交流式冷卻水塔
Cross Flow
空氣與水流方向 較高 較低
結構高度 較高 較低
占地面積 較困難 較大
安裝與維護 較困難 較容易
對風向敏感性 不敏感 較敏感
水分逸散控制 較佳 略差
應用場合 高效能工業冷卻、空間有限場所 一般工業冷卻、需易維護設施
